Nowy dom pod prądem: Etapy instalacji elektrycznej...

Wprowadzenie: jak bezpiecznie przejść przez etapy instalacji elektrycznej w nowym domu

Budowa domu to okazja, aby stworzyć instalację elektryczną, która będzie bezpieczna, oszczędna i elastyczna przez dziesięciolecia. W praktyce oznacza to przemyślany podział obwodów, odpowiedni dobór przewodów i zabezpieczeń, prawidłowe uziemienie, miejsce na przyszłe rozszerzenia oraz zgodność z aktualnymi normami. Ten przewodnik przedstawia etapy instalacji elektrycznej krok po kroku z perspektywy inwestora. Poznasz kluczowe pojęcia, zobaczysz, na co zwracać uwagę w projekcie, jak przebiega montaż i jakie pomiary są potrzebne do odbioru. Przez cały artykuł naturalnie wplatamy zagadnienia takie jak projekt, rozdzielnica, RCD, SPD, fotowoltaika, ładowarka EV i automatyka domowa. Całość ułatwi Ci zapanowanie nad procesem i komunikację z wykonawcami.

Najważniejsze pojęcia i decyzje startowe

Zanim zaczniesz, warto zrozumieć kilka terminów, które pojawią się przy każdym kroku:

Moc przyłączeniowa – maksymalna moc, jaką może pobierać dom z sieci. Decyduje o doborze zabezpieczenia przedlicznikowego i przekroju przyłącza.
Zabezpieczenie przedlicznikowe – wkładka topikowa lub wyłącznik instalowany przez operatora (OSD) przed licznikiem, ogranicza prąd pobierany z sieci.
Układ sieci – najczęściej TN-C, TN-C-S lub TT; wpływa na sposób ochrony przeciwporażeniowej i uziemienia.
Rozdzielnica – serce instalacji. Tu trafiają obwody, RCD, wyłączniki nadprądowe, ograniczniki przepięć oraz automatyka.
Ochrona przeciwporażeniowa – układ przewodów ochronnych PE, przewodów PEN, wyłączników różnicowoprądowych i uziemienia.
Ochrona przeciwprzepięciowa – kaskada ograniczników przepięć SPD typu 1, 2 i ewentualnie 3, chroniąca sprzęty przed impulsami z sieci i wyładowań atmosferycznych.

Te elementy przewijają się na każdym etapie. Właściwe decyzje już na starcie minimalizują koszty przeróbek i podnoszą bezpieczeństwo domowników.

Etap 1: Analiza potrzeb i koncepcja instalacji

Na początku warto spisać styl życia i kluczowe scenariusze użytkowania. Dzięki temu rozdzielisz obwody i przygotujesz dom na przyszłe technologie.

Lista odbiorników i scenariusze życia

Kuchnia – płyta indukcyjna, piekarnik, zmywarka, lodówka, okap. Każdy z dużych odbiorników powinien mieć osobny obwód.
Źródła ciepła – pompa ciepła, kocioł elektryczny, ogrzewanie podłogowe, rekuperacja. Zwykle wymagają dedykowanych zabezpieczeń i sterowania.
Łazienki – gniazda z ochroną RCD, obwody oświetlenia z podziałem na strefy, podgrzewacze wody, lustra z podświetleniem.
Garaż i podjazd – brama, oświetlenie zewnętrzne, gniazda warsztatowe 16 A lub 32 A, przygotowanie pod ładowarkę EV.
Biuro i multimedia – zasilanie stabilne dla routera, NAS, stanowisk komputerowych, punkty LAN, gniazda multimedialne.
Ogród – oświetlenie ogrodowe, zasilanie pompy, automatyka nawadniania, gniazda hermetyczne.

Spisz wszystkie planowane urządzenia i dodaj zapas na przyszłość. Dobra koncepcja to nie tylko komfort, lecz także redukcja ryzyka przeciążeń i niepotrzebnych wyłączeń zabezpieczeń.

Strefy i podział obwodów

Standardowa praktyka w domach jednorodzinnych to logiczny podział na:

Oświetlenie – osobne obwody na każdą kondygnację, często 10 A lub 13 A, przewód 3-żyłowy.
Gniazda ogólne – rozbite na pomieszczenia lub sekcje, zwykle 16 A, przewody 3 x 2,5 mm2.
Duże odbiorniki – płyta indukcyjna, piekarnik, pompa ciepła, rekuperator, pralka, suszarka – każdy ma swój obwód.
Obwody zewnętrzne – ogród, taras, podjazd, bramy, monitoring z osobnymi zabezpieczeniami i RCD.
IT i low voltage – kable sieciowe, skrzynka multimedialna, zasilanie UPS dla krytycznych urządzeń.

Dokładny podział ułatwia serwis, zwiększa selektywność zabezpieczeń i minimalizuje zasięg ewentualnej awarii. W tej sekcji warto już użyć hasła przewodniego artykułu: instalacja elektryczna w nowym domu etapy zaczyna się od dobrego planu obwodów i rezerw.

Etap 2: Warunki przyłączenia i formalności z operatorem

Kolejny krok to kontakt z operatorem systemu dystrybucyjnego. Składasz wniosek o warunki przyłączenia, wskazujesz planowaną moc przyłączeniową, liczbę faz i przewidywane odbiorniki. Po otrzymaniu warunków dowiesz się, jaki będzie układ sieci (TN lub TT), jakie zabezpieczenie przedlicznikowe zostanie zastosowane i jakie przyłącze przygotuje operator.

Wybór taryfy i mocy

Dla domów jednorodzinnych popularne są taryfy jednostrefowe i dwustrefowe. Jeśli planujesz pompę ciepła lub ładowanie samochodu elektrycznego, rozważ taryfę dwustrefową i odpowiednio wyższą moc przyłączeniową, aby uniknąć wybijania zabezpieczeń. Już na tym etapie warto wskazać chęć instalacji fotowoltaiki, co ułatwi przyszłą synchronizację licznika i zgłoszenia mikroinstalacji.

Etap 3: Projekt instalacji elektrycznej

Projekt to dokument, który scala potrzeby, formalne warunki i normy. Obejmuje schematy, zestawienia materiałów, bilans mocy, dobór przekrojów oraz obliczenia zwarciowe i spadków napięć. Dobrze przygotowany projekt instalacji elektrycznej minimalizuje niespodzianki na budowie.

Normy i wymagania

PN-HD 60364 – główna norma dotycząca instalacji niskiego napięcia.
Warunki Techniczne WT – aktualne wymagania dotyczące efektywności energetycznej i bezpieczeństwa.
Wytyczne OSD – specyficzne wymagania operatora co do układu pomiarowego i plombowania.

Warto zadbać o zgodność projektu z tymi dokumentami oraz o przyszłościową architekturę, która ułatwi rozbudowę o PV, magazyn energii, ładowarkę czy BMS.

Dobór przekrojów i zabezpieczeń

Przewody: YDYp do instalacji wewnętrznej, YKY do zasilania w ziemi, skrętki do automatyki i sieci LAN. Dobór przekroju zależy od obciążenia i długości trasy, tak aby ograniczyć spadek napięcia.
Wyłączniki nadprądowe: charakterystyka B dla obwodów ogólnych, C dla odbiorników o prądzie rozruchowym. Dobieraj prąd znamionowy do przekroju i obciążenia.
RCD: najczęściej 30 mA dla ochrony dodatkowej w obwodach gniazd i łazienek. Warto przewidzieć kilka RCD dla segmentów instalacji, aby ograniczyć skutki zadziałania.
SPD: ograniczniki przepięć typ 1 przy zasilaniu napowietrznym lub piorunochronie, typ 2 w rozdzielnicy, typ 3 przy wrażliwych urządzeniach.
AFDD: detektor łuku w obwodach o podwyższonym ryzyku pożaru, np. sypialnie, poddasza, drewniane konstrukcje.

Projekt powinien przewidywać selektywność zabezpieczeń, aby zwarcie w jednym obwodzie nie wyłączało zasilania całej kondygnacji. Kluczowy jest też czytelny schemat rozdzielnicy z rezerwą na kolejne obwody.

Etap 4: Okablowanie w stanie surowym

Po akceptacji projektu rozpoczyna się prowadzenie tras kablowych. To krytyczny moment, bo ewentualne błędy trudno naprawić po tynkach i posadzkach.

Materiały i prowadzenie kabli

Trasy pionowe i poziome – prowadź przewody równolegle do krawędzi ścian, unikaj diagonalnych skrótów. Ułatwia to późniejszą nawigację i zmniejsza ryzyko przewiercenia.
Rezerwy długości – zostaw zapas przewodu w puszkach i rozdzielnicy, co ułatwi montaż osprzętu.
Odseparowanie instalacji – przewody niskoprądowe (LAN, alarm, domofon) prowadź w dystansie do kabli zasilających lub w oddzielnych rurach, aby ograniczyć zakłócenia.
Przepusty – wykonaj przepusty do ogrodu, garażu, poddasza oraz do fundamentów, aby nie kuć po wykończeniu.
Uziom fundamentowy – jeśli to możliwe, zaplanuj i wykonaj uziom w fundamencie, połączony z główną szyną wyrównawczo-ochronną.

Na tym etapie układa się też skrzynkę multimedialną i trasy dla światłowodu, kamer czy wideodomofonu. Dzięki temu instalacja niskoprądowa będzie równie przemyślana co zasilająca.

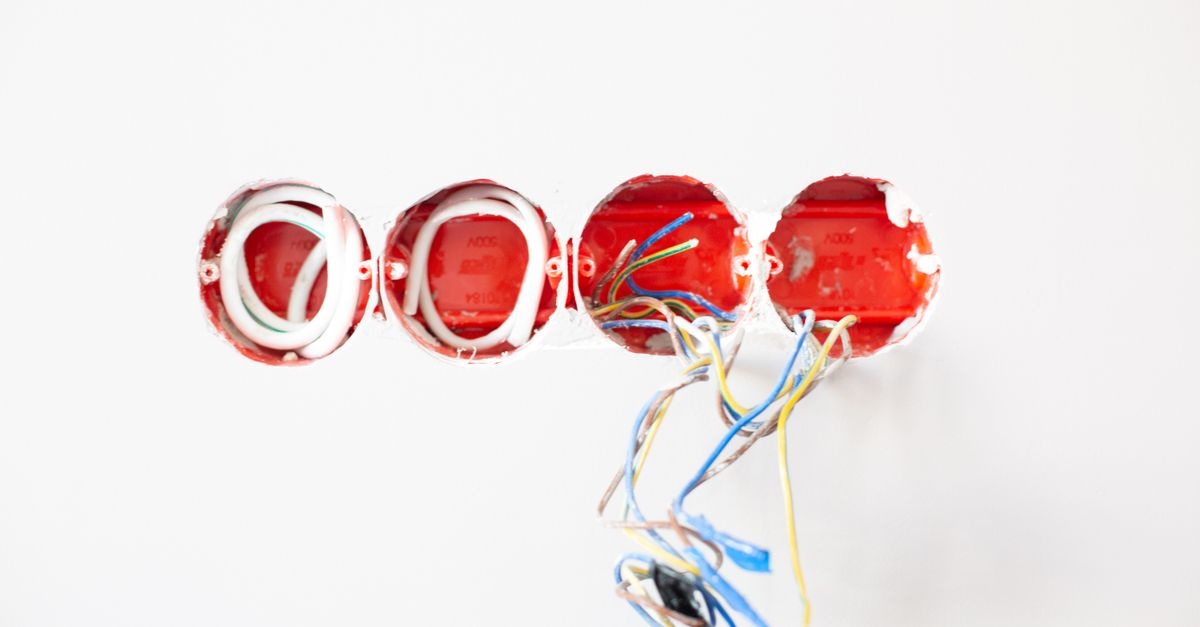

Puszki, bruzdy i wysokości montażowe

Puszki – planuj puszki głębokie pod osprzęt i automatykę, szczególnie jeśli przewidujesz przekaźniki lub moduły ściemniające.
Bruzdy – szerokość i głębokość dopasuj do liczby przewodów, pamiętając o nośności ścian. Stosuj peszle w miejscach potencjalnych zmian.
Wysokości – gniazda standardowo 30 cm nad podłogą, włączniki 105–115 cm; w kuchni gniazda nad blatem ok. 110–115 cm od posadzki surowej.

Dokładne oznaczenia tras i puszek skrócą czas uruchomienia i zmniejszą liczbę pomyłek. W razie wątpliwości wracaj do projektu i nanoszonych na bieżąco zmian.

Etap 5: Tynki, posadzki i rozdzielnica

Po ułożeniu przewodów nadchodzi czas na tynki i posadzki. Równolegle przygotuj miejsce na rozdzielnicę – najlepiej centralnie w domu, z łatwym dostępem i wolną przestrzenią na serwis.

Montaż rozdzielnicy i selektywność

Układ rozdzielnicy – licznik i zabezpieczenia główne zgodnie z warunkami OSD, poniżej sekcje obwodów: oświetlenie, gniazda, kuchnia, łazienki, zewnętrzne, techniczne, rezerwa.
Ograniczniki przepięć – SPD montuj możliwie blisko punktu wejścia zasilania, z krótkimi przewodami do szyny PE i N.
RCD – podziel obwody pod kilka różnicówek, np. osobno łazienki, kuchnia, zewnętrzne, ogólne. To poprawia niezawodność i komfort.
Opis obwodów – każdy obwód musi mieć jednoznaczny opis, a schemat rozdzielnicy powinien być dołączony wewnątrz drzwiczek.

W praktyce to etap, w którym inwestor powinien ponownie przejrzeć projekt i upewnić się, że rozdzielnica ma rezerwę modułów. Pozwoli to bez kucia dołożyć obwód pod nowe oświetlenie ogrodu czy ładowarkę.

Oznaczenia i dokumentacja

Etykiety – opisz przewody w puszkach i w rozdzielnicy, używając trwałych oznaczników.
Aktualizacja schematu – nanieś zmiany powstałe podczas prac, aby dokumentacja była zgodna ze stanem faktycznym.
Instrukcje – zbierz karty katalogowe zabezpieczeń, SPD, RCD, urządzeń wykonawczych oraz gwarancje.

Dobra dokumentacja przyda się przy przeglądach, awariach, a także podczas rozbudowy o nową technologię. To istotny krok w całym ciągu działań określanych hasłem instalacja elektryczna w nowym domu etapy.

Etap 6: Montaż osprzętu i uruchomienie

Po zakończeniu prac mokrych przychodzi czas na montaż gniazd, łączników, opraw oświetleniowych i osprzętu specjalistycznego.

Włączniki, gniazda, oświetlenie

Osprzęt – wybierz serie o dobrej jakości, z klasą szczelności odpowiednią do pomieszczenia. W łazienkach i na zewnątrz stosuj osprzęt bryzgoszczelny.
Oprawy – rozplanuj energooszczędne źródła światła, ściemniacze kompatybilne z LED oraz czujniki ruchu w korytarzach i garderobach.
Rozdzielnie lokalne – w garażu czy kotłowni warto przewidzieć dodatkowe punkty rozdziału dla wygody i bezpieczeństwa.

Na tym etapie wykonuje się też pierwsze testy funkcjonalne: ciągłość przewodów ochronnych, poprawność fazowania, działanie RCD. Usterki łatwiej usunąć zanim wprowadzisz się do domu.

Pierwsze testy i weryfikacja funkcji

Test RCD – sprawdzenie przyciskiem test co miesiąc, a przed odbiorem pełny pomiar parametrów z użyciem miernika.
Testy oświetlenia – poprawność włączników schodowych i krzyżowych, sceny świetlne, ściemnianie.
Gniazda dedykowane – potwierdzenie fazowania i obciążalności dla urządzeń dużej mocy.

Wczesna weryfikacja redukuje liczbę poprawek na etapie pomiarów końcowych i przyspiesza odbiór.

Etap 7: Pomiary, protokoły i odbiór instalacji

Końcowe pomiary są wymagane przepisami i normami. Wykonuje je osoba z odpowiednimi uprawnieniami, a wyniki trafiają do protokołu. To kluczowy moment, który potwierdza bezpieczeństwo i zgodność instalacji z projektem.

Zakres pomiarów

Rezystancja izolacji – wykazuje brak uszkodzeń izolacji przewodów.
Ciągłość przewodu ochronnego – potwierdza poprawność połączeń ochronnych i wyrównawczych.
Pętla zwarcia – weryfikuje skuteczność ochrony przy uszkodzeniu oraz dobór zabezpieczeń.
Wyłączniki RCD – pomiar prądu i czasu zadziałania, test przy różnych kątach fazowych.
Skuteczność uziemienia – pomiar rezystancji uziomu i jakości połączeń do GSW.

Na podstawie wyników przygotowywany jest protokół pomiarowy. Wraz ze schematem i oświadczeniem instalatora dokumenty trafiają do kierownika budowy i są podstawą do uruchomienia zasilania licznikowego.

Formalny odbiór i zgłoszenia

Oświadczenia – instalator składa oświadczenie o wykonaniu zgodnie z projektem i normami.
OSD – po dostarczeniu dokumentów operator montuje licznik i uruchamia przyłącze.
Gwarancje i instrukcje – zbierz w jednym miejscu, aby mieć łatwy dostęp podczas przeglądów i serwisów.

Po odbiorze warto wpisać w kalendarz pierwsze okresowe testy wyłączników RCD i przegląd instalacji. To inwestycja w bezpieczeństwo i niezawodność.

Etap 8: Automatyka i inteligentny dom

Wielu inwestorów planuje automatykę już na etapie projektu. Dla innych to rozbudowa w przyszłości. W obu przypadkach warto zadbać o kompatybilność i rezerwy.

Magistrale i protokoły

KNX – magistralny standard przewodowy, stabilny i skalowalny. Wymaga dedykowanego okablowania.
DALI – popularny do sterowania oświetleniem, ściemnianie i grupowanie opraw.
Zigbee, Z-Wave, Wi-Fi – rozwiązania bezprzewodowe, łatwiejsze w modernizacji, dobre jako uzupełnienie przewodowych instalacji.

Automatyka nie musi być droga. Czasem wystarczy przewidzieć dodatkowe żyły do łączników lub głębsze puszki, aby później dołożyć moduły. Ułatwia to rozsądne wdrażanie scen, czujników i harmonogramów.

Scenariusze i oszczędność energii

Sceny świetlne – wejście do domu, kino, kolacja. Wygoda bez dodatkowych przewodów, jeśli zaplanowano ściemniacze.
Automatyka ogrzewania i chłodzenia – synchronizacja pompy ciepła, rolet i wentylacji dla komfortu i efektywności.
Monitoring zużycia – pomiar energii na wybranych obwodach pomaga identyfikować energochłonne urządzenia.

To element, w którym etapy instalacji elektrycznej przecinają się z zarządzaniem energią. Z dobrze zaprojektowaną rozdzielnicą łatwo dołożysz liczniki energii, przekaźniki czy moduły integracyjne.

Etap 9: Przygotowanie pod OZE, ładowanie EV i zasilanie rezerwowe

Nowoczesny dom powinien być gotowy na fotowoltaikę, magazyn energii i stację ładowania samochodu. Nawet jeśli nie wdrożysz ich od razu, niskim kosztem przygotujesz infrastrukturę.

Fotowoltaika i magazyn energii

Miejsce w rozdzielnicy – przewidź sekcję dla falownika i zabezpieczeń DC oraz AC.
Trasy kablowe – peszle z kotłowni lub garażu na dach i do ogrodu, gdzie może stanąć magazyn energii.
Koordynacja SPD – odpowiednie typy i połączenia ograniczników dla strony DC i AC.

Przygotowanie pod PV na etapie budowy ogranicza ingerencję w wykończenie i zmniejsza koszty przyszłej inwestycji.

Ładowarka samochodu elektrycznego

Dedykowany obwód – odpowiedni przekrój przewodu i zabezpieczenie nadprądowe, RCD typu A lub B zgodnie z wymaganiami producenta ładowarki.
Lokalizacja – garaż lub ściana zewnętrzna, z dobrym odwodnieniem i ochroną przed czynnikami atmosferycznymi.
Balans mocy – integracja z licznikiem energii i systemem zarządzania, aby nie przekraczać mocy przyłączeniowej.

Tutaj szczególnie ważna jest zgodność z normami i wytycznymi producenta. Zadbaj o zapas mocy i miejsce w rozdzielnicy.

Zasilanie awaryjne

Przełącznik sieć-generator – rozwiązanie ATS zapewnia bezpieczne i szybkie przełączenie zasilania.
Selektwny wybór obwodów – w razie awarii zasilaj tylko krytyczne obwody: kotłownię, lodówkę, oświetlenie podstawowe i router.
Uziemienie i ochrona – prawidłowe włączenie źródła rezerwowego do układu ochrony.

Już na etapie projektu można przewidzieć złącza i miejsce na generator, co znacznie ułatwi implementację w przyszłości.

Budżet, harmonogram i kontrola jakości

Instalacja elektryczna to istotna pozycja w budżecie. Kontrola kosztów i jakości wymaga planu oraz jasnych kryteriów odbioru po każdym etapie.

Budżet – podziel na materiały, robociznę, automatykę i rezerwy. Przewiduj 10–15 procent na nieplanowane zmiany.
Harmonogram – zsynchronizuj prace z innymi branżami: tynkami, posadzkami, montażem stolarki, fasadą.
Kamienie milowe – akceptacja projektu, zakończenie okablowania, montaż rozdzielnicy, testy, pomiary, odbiór.
Kontrola jakości – checklisty, zdjęcia tras przewodów, potwierdzenia materiałów i zgodności z projektem.

Odpowiednie zarządzanie procesem to gwarancja, że instalacja elektryczna w nowym domu powstanie bez pośpiechu i błędów, a każdy krok będzie udokumentowany.

Najczęstsze błędy inwestorów i jak ich uniknąć

Niedoszacowanie liczby obwodów – skutkuje przeciążeniami i częstym zadziałaniem zabezpieczeń. Rozbij obwody i przewiduj rezerwę.
Brak rezerw w rozdzielnicy – utrudnia rozbudowę i zwiększa koszty późniejszych zmian.
Nieczytelna dokumentacja – uniemożliwia szybki serwis. Dbaj o aktualny schemat i opisy.
Pominięcie SPD – naraża elektronikę na uszkodzenia. Zastosuj kaskadę ograniczników przepięć.
Niewłaściwe prowadzenie tras – krzyżowanie i brak separacji od niskoprądowych zwiększa zakłócenia i ryzyko uszkodzeń.
Oszczędności na jakości osprzętu – skutkują awariami i wymianami. Wybieraj sprawdzone marki i certyfikowane komponenty.
Brak pomiarów końcowych – to nie tylko błąd formalny, ale i realne ryzyko dla bezpieczeństwa.

Świadomość tych pułapek pozwoli przejść bezpiecznie przez wszystkie etapy instalacji i zakończyć budowę z kompletnym, działającym systemem zasilania.

Checklista inwestora: od koncepcji do odbioru

Spisz urządzenia, scenariusze i strefy; ustal priorytety.
Złóż wniosek o warunki przyłączenia i wybierz odpowiednią taryfę.
Zamów projekt instalacji z bilansem mocy, doborem zabezpieczeń i schematem rozdzielnicy.
Zaplanuj trasy kablowe, puszki, przepusty oraz uziom fundamentowy.
Wykonaj okablowanie i udokumentuj zdjęciami przed tynkami.
Zamontuj rozdzielnicę z RCD, SPD, rezerwą modułów i czytelnymi opisami.
Po wykończeniu zamontuj osprzęt, wykonaj testy funkcjonalne.
Przeprowadź pomiary, przygotuj protokół i oświadczenie wykonawcy.
Dokonaj formalnego odbioru, uruchom licznik, zaplanuj przeglądy.
Rozważ integrację automatyki i przygotowanie pod PV oraz ładowarkę EV.

Ta prosta lista krok po kroku streszcza instalacja elektryczna w nowym domu etapy i pomaga trzymać rękę na pulsie całego procesu.

Wskazówki praktyczne i dobre nawyki

Zdjęcia tras – zrób dokumentację fotograficzną wszystkiego, co jest w ścianach i pod podłogą.
Oznaczanie – opisuj przewody już podczas układania, unikniesz pomyłek przy uruchomieniu.
Próby etapowe – testuj po zakończeniu każdej fazy, nie czekaj do końca z weryfikacją.
Rozsądna rezerwa – wolne moduły w rozdzielnicy i peszle do strategicznych miejsc.
Koordynacja branż – elektryka, HVAC, automatyka i multimedia powinny rozmawiać ze sobą od pierwszego dnia.

Sumienne wdrożenie tych zasad podnosi jakość i niezawodność instalacji, a także komfort użytkowania domu.

Bezpieczeństwo i zgodność z przepisami

Prace przy instalacjach elektrycznych powinny wykonywać osoby z kwalifikacjami i uprawnieniami. Zawsze trzymaj się aktualnych norm i zaleceń producentów. Odbiór z protokołem pomiarów to nie formalność, lecz gwarancja, że instalacja jest bezpieczna i gotowa do eksploatacji.

Uprawnienia – powierz wykonanie i pomiary certyfikowanemu wykonawcy.
Normy – stosuj zapisy PN-HD 60364 i wymagań operatora.
Regularne testy – co miesiąc przycisk test RCD i okresowe przeglądy instalacji.

Świadomy inwestor nadzoruje proces, pilnuje dokumentów i nie pozwala na skracanie drogi kosztem bezpieczeństwa.

Podsumowanie: etapy prowadzą do celu

Dobrze zaplanowana i wykonana instalacja to spokój na lata. Od analizy potrzeb i warunków przyłączenia, przez projekt i okablowanie, po uruchomienie, pomiary i automatyzację — każdy krok ma znaczenie. Pamiętaj o czytelnej dokumentacji, rezerwie w rozdzielnicy oraz o gotowości na fotowoltaikę i ładowarkę. Trzymając się opisanej ścieżki, pewnie przejdziesz przez etapy instalacji elektrycznej w nowym domu i unikniesz kosztownych poprawek.

Jeśli chcesz, wykorzystaj tę strukturę jako rozmównicę z projektantem i wykonawcą. Przejrzysty plan z podziałem na etapy to najlepsza inwestycja w nowy dom pod prądem.
